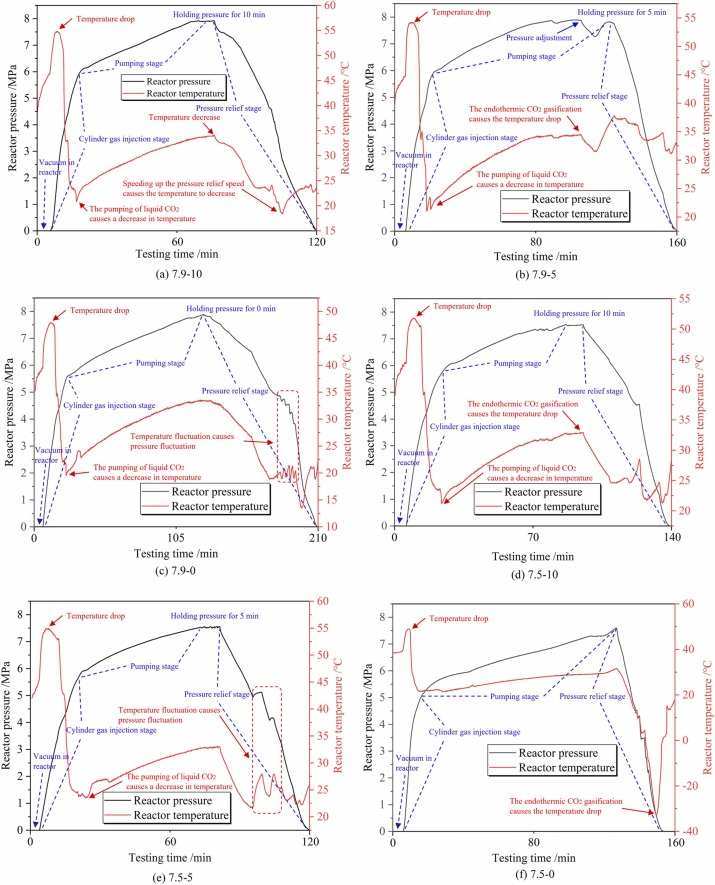

超临界二氧化碳相变发泡制备泡沫混凝土是强化混凝土固碳的前沿方法。为探索超临界二氧化碳对泡沫混凝土性能的影响规律及作用机制，课题组研制了超临界二氧化碳发泡混凝土试验系统，在压力7.3MPa~7.9MPa、保压时间0~10min、温度33℃的实验条件下开展了一系列超临界二氧化碳发泡混凝土试验，研究了超临界CO2对材料力学性能、孔隙结构和固碳能力的影响规律及作用机制。实验结果发现：超临界CO2相变发泡混凝土制备过程是考虑硅酸盐水泥特性及其与CO₂矿化反应特性的温压动态协调过程。超临界CO₂发泡混凝土28d抗压强度为4.90~5.79MPa，增大实验压力和延长保压时间可以促进水泥水化反应程度，提高材料强度。超临界CO₂发泡混凝土孔隙率为47.87-89.79%，受超临界CO₂-混凝土体系中CO₂扩散-溶解-反应行为的影响。每吨超临界CO₂发泡混凝土骨架固碳率为6.32%-10.36%，具有明显的固碳潜力。超临界CO₂发泡混凝土有望发展为一种低碳矿用功能性材料，对实现煤电一体化基地源头减碳意义重大。

近日，课题组的研究成果“Study on preparation method and carbon fixation performance of supercritical CO₂ -foamed concrete”发表在国际工程技术领域Top期刊“Construction and Building Materials”。该期刊影响因子8.0，为JCR一区、中科院top期刊。

论文链接：https://www.sciencedirect.com/science/article/pii/S0950061825029101
